Thông số | 100,000 MAX | 150,000 MAX | ||
Máy đào phù hợp |
|
| ||
Áp suất làm việc | 160 – 350 bar (2.321 – 5.076 psi) | 160 – 340 bar (2.321 – 4.931 psi) | ||
mô-men xoắn | 45.746 – 100.069 Nm (33.741 – 73.807 ft-lb) | 71.680 – 152.319 Nm (52.868 – 112.344 ft-lb) | ||
lưu lượng dầu |
|
| ||
tốc độ quay | 5 – 15 vòng/phút | 4 – 12 vòng/phút | ||
Đầu ra trục | Lục giác 150 mm (150 mm Hex) | Lục giác 150 mm (150 mm Hex) | ||
Chiều cao | 1.623 mm | 1.863 mm | ||
Đường kính | 636 mm | 766 mm | ||
Trọng lượng | 1.061 kg | 1.491 kg | ||
Tùy chọn ngàm lắp | Ngàm Double Pin Cradle Hitch | Ngàm Double Pin Cradle Hitch | ||
Tùy chọn van | Van 2 chiều – Chuyển đổi búa thủy lực tác động đơn thành nguồn dầu phụ 2 chiều | Van 2 chiều – Chuyển đổi búa thủy lực tác động đơn thành nguồn dầu phụ 2 chiều |
ĐẶC ĐIỂM NỔI BẬT
Máy khoan đất thủy lựcAuger Torque Earth Drill được chế tạo theo những tiêu chuẩn khắt khe nhất, sử dụng vật liệu chất lượng cao cùng công nghệ sản xuất tiên tiến nhằm mang lại độ bền, hiệu suất và độ tin cậy vượt trội.
Trục lục giác 150 mm (150mm Hex Shaft)
Trục truyền động là bộ phận quyết định đến độ bền và độ tin cậy của máy. Với Auger Torque, kích thước càng lớn thì khả năng chịu tải càng cao.
Gia công nguyên khối dạng lục giác giúp tăng độ cứng vững.
Đường kính 150 mm – lớn nhất trong ngành.
Vẫn tương thích với máy đào từ 21 tấn, mang lại hiệu suất tối đa.
Động cơ piston hướng trục (Axial Piston Motor)
Auger Torque sử dụng động cơ piston hướng trục cho phép vận hành với động cơ một cấp tốc độ nhưng vẫn tạo ra mô-men xoắn cực lớn nhờ hộp số giảm tốc.
Ưu điểm:
Hiệu suất truyền động cao.
Mô-men xoắn mạnh mẽ.
Tốc độ quay tối đa lên đến 15 vòng/phút.
Trục truyền nguyên khối chống tuột (Single Piece Non-Dislodgement Shaft)
Tất cả các đầu khoan và bộ truyền động cọc vít của Auger Torque đều được trang bị trục truyền nguyên khối chống tuột đã được cấp bằng sáng chế.
Đây là một tính năng an toàn quan trọng giúp:
Ngăn trục truyền bị rơi hoặc tách khỏi bộ truyền động.
Tăng độ an toàn trong quá trình vận hành.
Được bảo hành trọn đời bởi Auger Torque.
Hộp số hành tinh (Epicyclic Gearbox)
Mô-men xoắn được khuếch đại thông qua hộp số hành tinh độc quyền của Auger Torque.
Hệ thống này mang lại:
Hiệu suất truyền lực cực cao.
Gia tăng mô-men xoắn tối đa.
Độ bền và độ tin cậy vượt trội trong điều kiện làm việc khắc nghiệt.
Tính năng
Mô-men xoắn lên đến 069 Nm
Tốc độ quay lên đến 15 vòng/phút
Trục lục giác cỡ lớn 150 mm
Ổ đỡ trục chính kích thước lớn, tăng tuổi thọ thiết bị
Trục truyền chống tuột (Non-Dislodgement Shaft)
Bảo hành trọn đời cho hệ thống chống tuột
Trọng lượng chỉ hơn 1 tấn, tối ưu cho nhiều loại máy đào
Trục truyền nguyên khối chắc chắn
Tương thích với AT Alignment Monitor (hệ thống giám sát độ thẳng hàng của Auger Torque)
Được bảo hành theo chính sách bảo hành hàng đầu trong ngành của Auger Torque
Ứng dụng

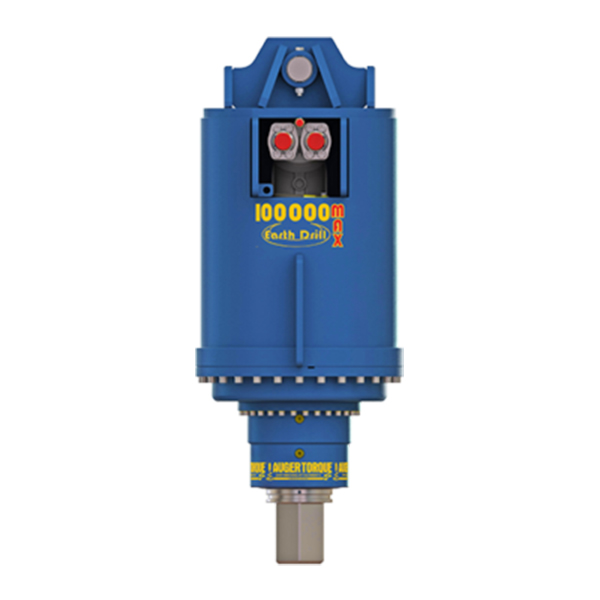

Máy khoan đất 100,000 MAX thích hợp cho nhiều công việc khoan hạng nặng như:
Khoan lỗ đường kính lớn và chiều sâu lớn
Khoan đá cứng
Khoan cọc nhồi (Core Barrel)
Lắp đặt cột điện, cột viễn thông và trụ thép
Thi công cọc móng
Thi công cọc vít trọng tải lớn
Ứng dụng trong ngành đường sắt
Khoan khảo sát địa chất và nghiên cứu
Thiết bị tương thích với máy đào từ 21 tấn trở lên, cho phép thi công tại những khu vực có không gian hạn chế hoặc yêu cầu giảm tác động đến mặt bằng, thay thế hiệu quả cho các loại máy khoan cỡ lớn truyền thống.
